DISEÑO DE UNA VIGA T

DISEÑO DE UNA VIGA T

Determinar el refuerzo requerido para la sección de máximo momento positivo del tramo AB y en el apoyo B de la viga continua mostrada en la figura. La viga está sometida a carga permanente de 2 500 kg/m (no incluye peso propio) y la sobrecarga es 3 000 kg/m. Usar 𝑓´𝑐 = 210 kg/cm2y 𝑓𝑦 =4 200 kg/cm2. Usar el recubrimiento adecuado para cada caso, y de ser necesario emplear d'= 6 cm.

SOLUCION :

a) Análisis estructural:

Cálculo de reacciones y diagrama de cortante

b) Diseño de sección en apoyo B:

En apoyo B : El área de compresión se presenta en parte del alma, por lo que se analiza como una sección rectangular: Peralte efectivo: d = 50-6=44 cm

Por lo tanto: SE REQUIERE ACERO EN COMPRESION PARA CUBRIR EL PAR FALTANTE :

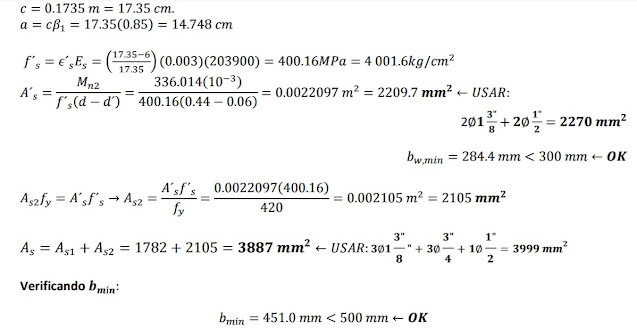

Revisar si el acero en compresión fluye : Asumimos que fluye : f's=fy

C) Diseño de sección de máximo momento en tramo AB:

En tramo AB: El patín trabaja en compresión : d= 50 - 9 = 41 cm

Calcular el f's :

Verificar si el acero en compresión sigue fluyendo :

Verificar el momento resistente :

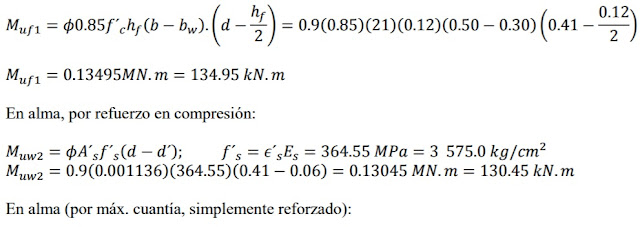

En patín :

Verificando bmin:

bmin = 281 mm < 300 mm  ok!

Verificando cuantía:

SECCION FINAL :
