RED DE DISTRIBUCION DE AGUA POTABLE

RED DE DISTRIBUCION DE AGUA POTABLE

El sistema de distribución mostrado corresponde a las redes matrices de una ciudad, donde los tramos existentes se indican con los diámetros respectivos.Cada nudo tiene un área de influencia de acuerdo al cuadro siguiente :

Considerando que la densidad poblacional para el área 1 y 2 es 220 y 180 hab/Ha, respectivamente; la cobertura para el área 1 y 2 es 100 % y 80 %, respectivamente;  la dotación para la población servida y no servida es 210 y 50 Lphd, respectivamente, y el coeficiente de variación horaria es 1.8.Determinar lo siguiente :
a. Población y caudales para cada nudo.
b. Diámetros iniciales de la red
c.Cálculo hidráulico para los datos de b. hasta un error de 0.1 lps por cada malla.
d. Afinar diámetros mediante criterio de velocidad y arquitectura hidráulica.

SOLUCION :

Para todas las tuberías proyectadas se va a considerar un coeficiente de rugosidad de 140

a. Población y caudales para cada nudo :
Población servida, población no servida y caudal para el nudo a:

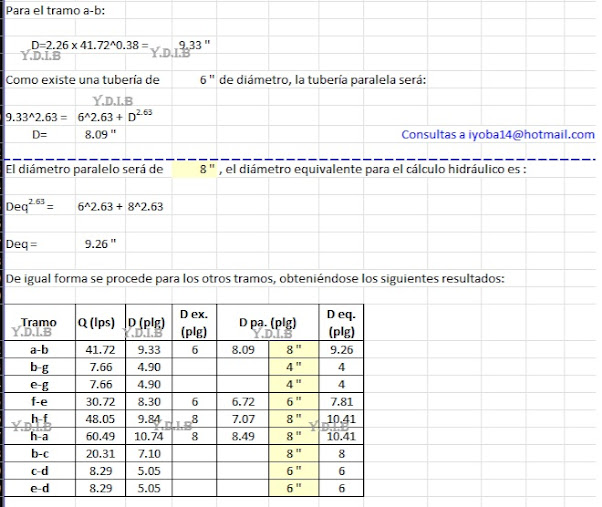

b. Diámetros iniciales de la red:

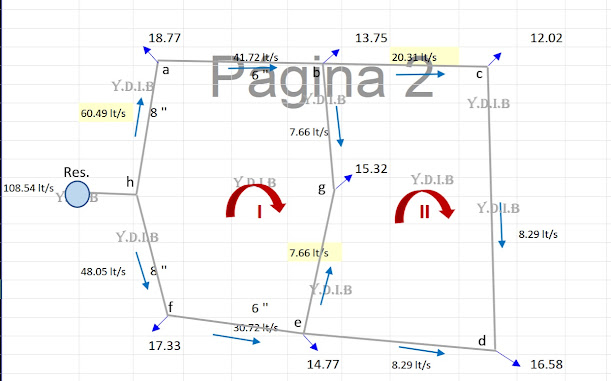

Con los caudales determinados para cada nudo, se efectúa la distribución de caudales en cada tramo, los resultados se indican en el siguiente gráfico :
