Ejercicio :En un canal rectangular de 1.20 m que conduce un caudal de 0.6 m3/s se instala una placa de aristas vivas como la mostrada en la figura, lo que da lugar a una compuerta y a un vertedero.Si la placa tiene 0.75 m de alto, calcular la abertura de la compuerta a para que la compuerta y el vertedero descarguen el mismo caudal .

Suponer que el coeficiente de descarga de la compuerta Cd=0.60

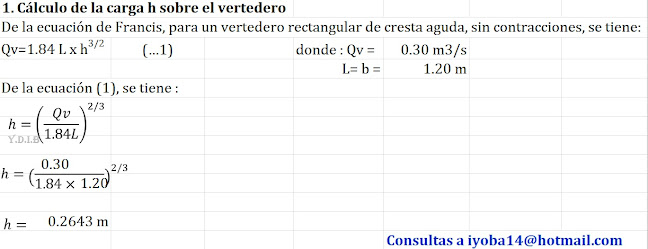

SOLUCION

Datos :

Caudal en el vertedero     Qv = 0.30 m3/s

 Caudal en la compuerta  Qc = 0.30 m3/s

Ancho del canal                 b   = 1.20 m

Coeficiente de descarga    Cd = 0.60



 VER VIDEO :
